Rör
|
|

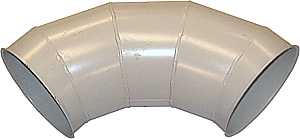

Böj BSBE
15°, 30°, 45°, 60°, 90°
Godstjocklek 2 mm med spännbandskant.
R=1,5 x D
Målad
svartplåt, färg RAL 7032.
|
|
|
15° |
Best. nr: |
Diameter
invändigt mm. |
BSBE.102 |
100 |
BSBE.103 |
120 |
BSBE.104 |
125 |
BSBE.105 |
140 |
BSBE.106 |
150 |
BSBE.107 |
160 |
BSBE.108 |
180 |
BSBE.109 |
200 |
BSBE.110 |
225 |
BSBE.111 |
250 |
BSBE.112 |
300 |
BSBE.113 |
315 |
BSBE.114 |
350 |
BSBE.115 |
400 |
BSBE.116 |
450 |
BSBE.117 |
500 |
BSBE.118 |
550 |
BSBE.119 |
600 |
|
30°
|
Best. nr: |
Diameter
invändigt mm. |
BSBE.302 |
100 |
BSBE.303 |
120 |
BSBE.304 |
125 |
BSBE.305 |
140 |
BSBE.306 |
150 |
BSBE.307 |
160 |
BSBE.308 |
180 |
BSBE.309 |
200 |
BSBE.310 |
225 |
BSBE.311 |
250 |
BSBE.312 |
300 |
BSBE.313 |
315 |
BSBE.314 |
350 |
BSBE.315 |
400 |
BSBE.316 |
450 |
BSBE.317 |
500 |
BSBE.318 |
550 |
BSBE.319 |
600 |
|
45° |
Best. nr: |
Diameter
invändigt mm. |
BSBE.402 |
100 |
BSBE.403 |
120 |
BSBE.404 |
125 |
BSBE.405 |
140 |
BSBE.406 |
150 |
BSBE.407 |
160 |
BSBE.408 |
180 |
BSBE.409 |
200 |
BSBE.410 |
225 |
BSBE.411 |
250 |
BSBE.412 |
300 |
BSBE.413 |
315 |
BSBE.414 |
350 |
BSBE.415 |
400 |
BSBE.416 |
450 |
BSBE.417 |
500 |
BSBE.418 |
550 |
BSBE.419 |
600 |
|
60° |
Best. nr: |
Diameter
invändigt mm. |
BSBE.602 |
100 |
BSBE.603 |
120 |
BSBE.604 |
125 |
BSBE.605 |
140 |
BSBE.606 |
150 |
BSBE.607 |
160 |
BSBE.608 |
180 |
BSBE.609 |
200 |
BSBE.610 |
225 |
BSBE.611 |
250 |
BSBE.612 |
300 |
BSBE.613 |
315 |
BSBE.614 |
350 |
BSBE.615 |
400 |
BSBE.616 |
450 |
BSBE.617 |
500 |
BSBE.618 |
550 |
BSBE.619 |
600 |
|
90° |
Best. nr: |
Diameter
invändigt mm. |
BSBE.902 |
100 |
BSBE.903 |
120 |
BSBE.904 |
125 |
BSBE.905 |
140 |
BSBE.906 |
150 |
BSBE.907 |
160 |
BSBE.908 |
180 |
BSBE.909 |
200 |
BSBE.910 |
225 |
BSBE.911 |
250 |
BSBE.912 |
300 |
BSBE.913 |
315 |
BSBE.914 |
350 |
BSBE.915 |
400 |
BSBE.916 |
450 |
BSBE.917 |
500 |
BSBE.918 |
550 |
BSBE.919 |
600 |
|
|
|
