Högvakuum galvat: Spjäll
Tillbaka  Nästa Spjäll

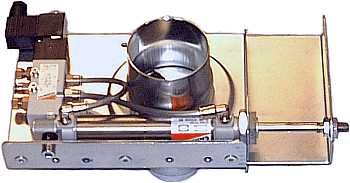

 Automatspjäll    AUDAH
Användning: AUDAH är ett tryckluftsdrivet automatspjäll för snabb och tät avstängning.
Utförande: Spjället är tillverkat av el-förzinkad plåt.
Tätning: Gummiring: diameter 50-200 i oljebeständig kloroprengummi.
Plastring: diameter 50-500 i PEHD-500.
Cylinder: Skjutspjäll med diameter 50-152 har magnetcylinderdiameter 25 mm.
Magnetventil: Skyddsform IP 65.
Effektförbrukning 5W.

Levereras som standard med spole för 230V. Kan även levereras med spole för 24V DC eller AC.
Anslutning 6 mm plastslang.

Spjället kan som standard ha en driftstemp av max 80
° C men kan levereras med teflonpackningar för högre temp.
Arbetstryck 6-10kpa och skall anslutas till ren och torr tryckluft.



  Teknisk information
  Best. nr:     Diameter
  utvändigt mm.
 A  B  C  Bygglängd  Vikt kg   Tjocklek
  spjällblad
  Tjocklek
  spjällhus
AUDAH.101   50  220  130  140  145  2,3  2  1,5
AUDAH.102   63  220  130  140  145  2,3  2  1,5
AUDAH.103   76  250  150  160  145  3  2  1,5
AUDAH.104   102  290  180  180  145  3,3  2  1,5
AUDAH.105   108  340  220  205  145  4  2  1,5
AUDAH.106   127  340  220  205  145  4  2  1,5
AUDAH.107   152  390  255  230  145  5  2  1,5
